                        Detalhes do produto:


 |
| Tamanho: | 18.2*26.7*2.8mm | Poder de TX: | 17 dBm |
|---|---|---|---|
| Sensibilidade de RX: | -95 dBm | TX atual: | 278 mA |
| RX atual: | 59mA | Corrente à espera: | 4uA |
| Tipo de antena: | Chip Antenna | Conjunto de chips: | CC3200 |
| Destacar: | Módulo do si CC3200 Wifi,Módulo do si CC3200 Wifi de Ta3200R1D,Módulo do wifi do OEM cc3200 do ODM | ||

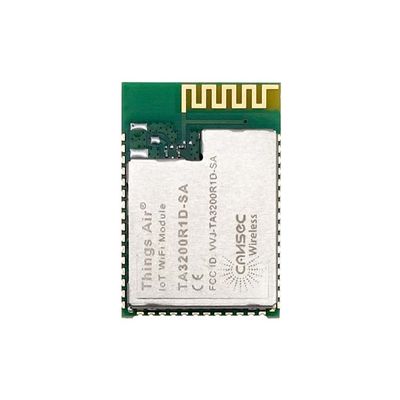

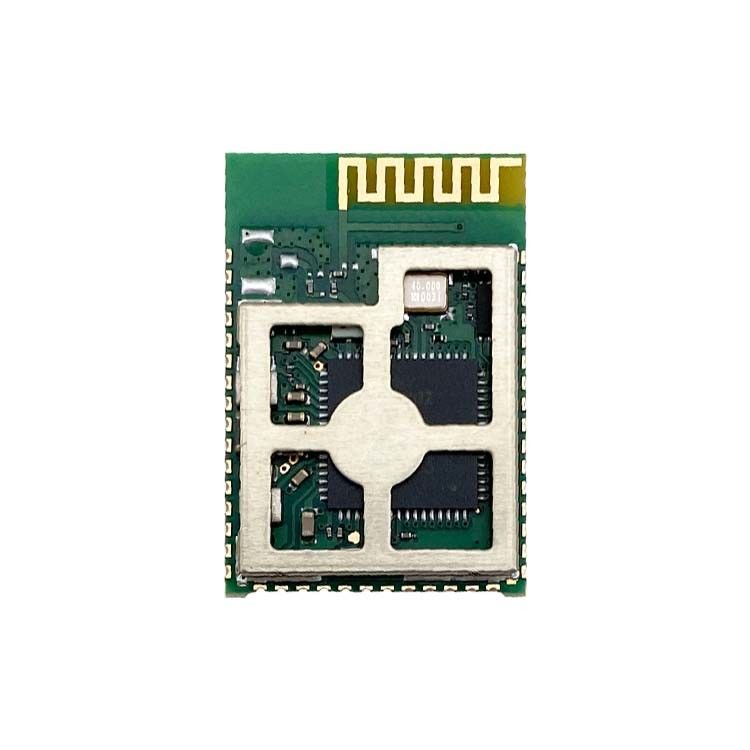

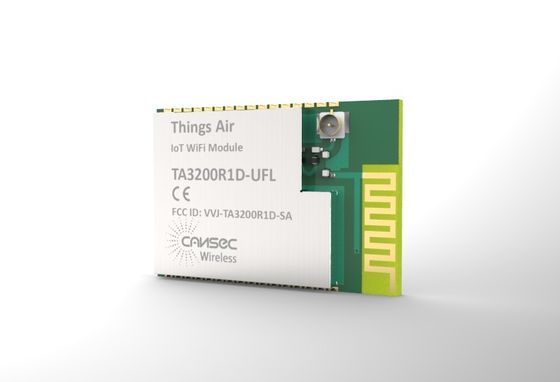

Opção flexível ODM/OEM Cansec Ta3200R1D Ti CC3200 Rf Transmissor sem fio e módulo receptor
Opção flexível ODM/OEM Cansec Ta3200R1D Ti CC3200 Rf Transmissor sem fio e módulo receptor
Comprar LinksNão, não.



| Número de pad | Nome do pin | Descrição | CC3200 Pkg Número do pin |
| 1 | GND | Terra | 65 |
| 2 | ANTSEL1 | Controle de selecção de antenas | 29 |
| 3 | ANTSEL2 | Controle de selecção de antenas | 30 |
| 4 | nRESET | Reinicialização do chip principal. | 32 |
| 5 | SOP2 | Senso do Poder 2 | 21 |
| 6 | SOP1 | Senso do Poder 1 | 34 |
| 7 | SOP0 | Senso do Poder 0 | 35 |
| 8 | NC | - | - |
| 9 | NC | - | - |
| 10 | NC | - | - |
| 11 | GND | Terra | 65 |
| 12 | GND | Terra | 65 |
| 13 | VBT_CC | Voltagem de alimentação do chip (VBAT) | 10,37,39,44,54 |
| 14 | VDD_ANA2 | ANA2 DCDC O | 47 |
| 15 | GPIO_30 | I/O de finalidade geral | 53 |
| 16 | GPIO_31 | I/O de finalidade geral | 45 |
| 17 | GND | Terra | 65 |
| 18 | GPIO_00 | I/O de finalidade geral | 50 |
| 19 | GPIO_01 | I/O de finalidade geral | 55 |
| 20 | GPIO_02 | I/O de finalidade geral | 57 |
| 21 | GPIO_03 | I/O de finalidade geral | 58 |
| 22 | GPIO_04 | I/O de finalidade geral | 59 |
| 23 | GPIO_05 | I/O de finalidade geral | 60 |
| 24 | GPIO_06 | I/O de finalidade geral | 61 |
| 25 | GPIO_07 | I/O de finalidade geral | 62 |
| 26 | GPIO_08 | I/O de finalidade geral | 63 |
| 27 | GPIO_09 | I/O de finalidade geral | 64 |
| 28 | GND | Terra | 65 |
| 29 | GND | Terra | 65 |
| 30 | GPIO_10 | I/O de finalidade geral | 1 |
| 31 | GPIO_11 | I/O de finalidade geral | 2 |
| 32 | GPIO_12 | I/O de finalidade geral | 3 |
| 33 | GPIO_13 | I/O de finalidade geral | 4 |
| 34 | GPIO_14 | I/O de finalidade geral | 5 |
| 35 | GPIO_15 | I/O de finalidade geral | 6 |
| 36 | GPIO_16 | I/O de finalidade geral | 7 |
| Número de pad | Nome do pin | Descrição | CC3200 Pkg Número do pin |
| 37 | GPIO_17 | I/O de finalidade geral | 8 |
| 38 | GPIO_22 | I/O de finalidade geral | 15 |
| 39 | JTAG_TDI | JTAG TDI, reinicie o Pinout padrão. | 16 |
| 40 | JTAG_TDO | JTAG TDO. Reinicie a saída padrão | 17 |
| 41 | GPIO_28 | I/O de finalidade geral | 18 |
| 42 | JTAG_TCK | JTAG/SWD TCK Reset Default Pinout | 19 |
| 43 | JTAG_TMS | JTAG/SWD TMS Reset Default Pinout | 20 |
| 44 | GND | Terra | 65 |
