Detalhes do produto:
|
| Chipset: | BlueNRG 132 | Tamanho: | 12.5*18.5*2.6mm |
|---|---|---|---|
| Tensão de funcionamento: | 1.7-3.6V | Poder de TX: | 8dBm |
| TX atual: | 14.5mA | Sensibilidade de Rx: | -88dBm |
| Corrente de RX: | 7.7mA | Dorme o consumo atual: | 0.5μA |
| Protocal: | BLE4.2 | Tipo da antena: | Antena do PWB |
| Temperatura de funcionamento: | -30~85℃ | Aplicação: | O dispositivo sem fio Wearable IoT relacionou dispositivos |
| Destacar: | Módulo do ST BLUENRG-132 Bluetooth Low Energy,Módulo de BLE4.2 Bluetooth Low Energy,BLE132SA/UA-B |
||

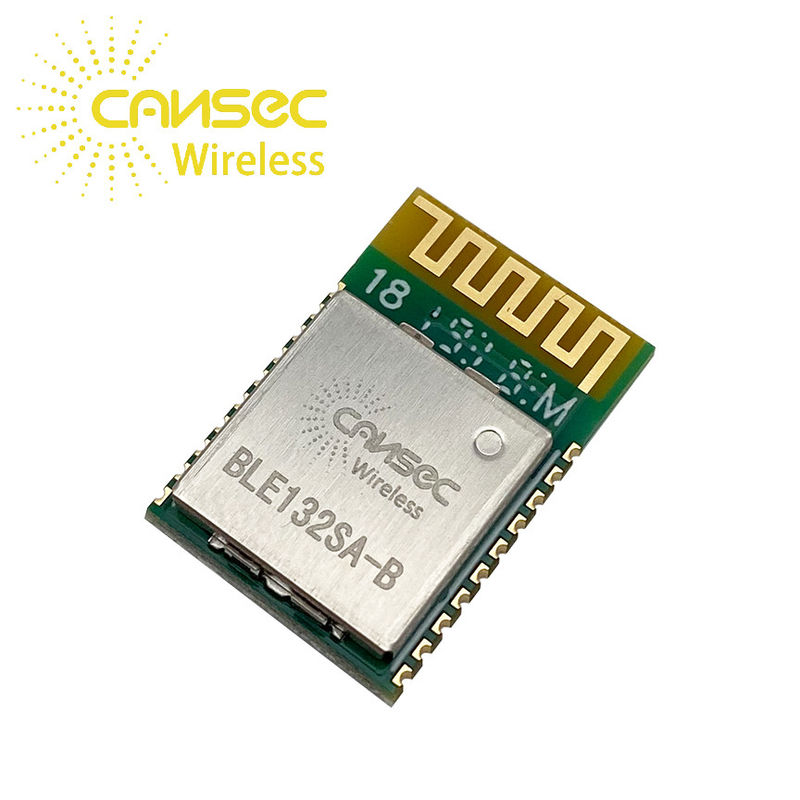

Do módulo azul do dente de Cansec BLE132SA/UA-B 2.4GHz soluções sem fio BLE4.2 de Iot do módulo do ST BLUENRG-132 Ble
Consumo de potência quando conversor de DC-DC não ativo
| Parâmetro | Minuto | Tipo | Máximo | Unidade | |
| Tensão de funcionamento | 1,7 | - | 3,6 | V | |
| Temperatura de funcionamento | -30 | - | 85 | ℃ | |
|
Consumo atual |
Apoio | - | 0,5 | - | A |
| Receba o modo | - | 14,5 | - | miliampère | |
| Transmita o modo (8dBm) | - | 28,8 | - | miliampère | |
| Poder de TX | - | 7 | 8 | dBm | |
| Sensibilidade de RX | - | - | -88 | dBm | |
Consumo de potência quando conversor de DC-DC ativo
| Parâmetro | Minuto | Tipo | Máximo | Unidade | |
| Tensão de funcionamento | 1,7 | - | 3,6 | V | |
| Temperatura de funcionamento | -30 | - | 85 | ℃ | |
|
Consumo atual |
Apoio | - | - | 1 | A |
| Receba o modo | - | 7,7 | - | miliampère | |
| Transmita o modo (8dBm) | - | 15,1 | - | miliampère | |
| Poder de TX | - | - | dBm | ||
| Sensibilidade de RX | - | - | -88 | dBm | |

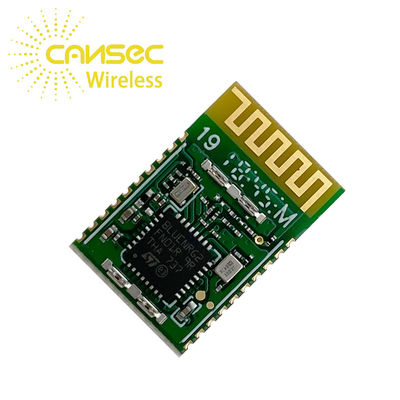

Do módulo azul do dente de Cansec BLE132SA/UA-B 2.4GHz soluções sem fio BLE4.2 de Iot do módulo do ST BLUENRG-132 Ble
Descrição
O módulo da série de BLE132SA/UA-A é projetado baseado no BlueNRG-1.The BlueNRG-1 da empresa do ST é uma sistema-em-microplaqueta mesma do único-modo da baixa energia de Bluetooth da baixa potência (BLE4.2) complacente com especificação de Bluetooth.
O BlueNRG-1 estende as características do processador de rede vencedor dum prêmio de BlueNRG, permitindo o uso do córtice encaixado M0 para correr o código de aplicação do usuário.
O BlueNRG-1 inclui 160 KB da memória Flash de programação, 24 KB da memória de RAM estático com retenção (dois bancos de 12 KB) e SPI, UART, periféricos padrão da relação de comunicação de I2C. Igualmente caracteriza temporizadores, o cão de guarda, o controlador multifunction do RTC e de acesso direto da memória.
Um CAD está disponível para conectar com os sensores análogos, e para ler a medida do monitor integrado da bateria. Um filtro digital está disponível para processar um córrego de PDM.
O BlueNRG-1 oferece o mesmo desempenho excelente do RF que o rádio de BlueNRG, e o conversor de grande eficacia integrado de DC/DC mantém as mesmas ultra-baixas características do poder, mas o BlueNRG-1 melhora o consumo atual de modo de sono de BlueNRG permitindo um aumento mais ulterior na vida da bateria das aplicações.
| Almofada Numbe |
Nome |
Pin Type |
Descrição |
| 1 | RESET_N | Mim | Restauração de sistema |
|
2 |
DIO13 |
OD | GPI 13 |
| Mim | UART_CTS | ||
| I/O | I2C1_DAT | ||
|
3 |
DIO12 |
OD | GPI 12 |
| I/O | I2C1_CLK | ||
| 4 | Terra | Pin à terra | Conecte à terra |
| 5 | VCC | PODER | Entrada da tensão da bateria |
| Almofada Numbe |
Nome |
Pin Type |
Descrição |
|
6 |
DIO11 |
I/O | I/O digital de uso geral |
| Mim | UART_RXD | ||
| I/O | SPI_CS1 | ||
| O | CLK_32K | ||
|
7 |
DIO10 |
I/O | I/O digital de uso geral |
| Mim | SWDIO | ||
| O | SPI_OUT | ||
| O | CLK_32K | ||
|
8 |
DIO9 |
I/O | I/O digital de uso geral |
| Mim | SWCLK | ||
| Mim | SPI_IN | ||
| O | XO16/32M | ||
|
9 |
DIO8 |
I/O | I/O digital de uso geral |
| O | UART_TXD | ||
| I/O | SPI_CLK | ||
| Mim | PDM_DATA | ||
|
10 |
DIO7/BOOT |
I/O |
Uso geral do pino do Bootloader digital |
| Mim | UART_CTS | ||
| I/O | I2C2_DAT | ||
| O | PDM_CLK | ||
|
11 |
DIO6 |
I/O | I/O digital de uso geral |
| O | UART_RTS | ||
| I/O | I2C2_CLK | ||
| Mim | PDM_DATA | ||
|
12 |
DIO5 |
I/O | I/O digital de uso geral |
| O | UART_TXD | ||
| I/O | I2C2_DAT | ||
| O | PWM1 | ||
|
13 |
DIO4 |
I/O | I/O digital de uso geral |
| Mim | UART_RXD | ||
| I/O | I2C2_CLK | ||
| O | PWM0 | ||
|
14 |
DIO3 |
I/O | I/O digital de uso geral |
| O | PWM1 | ||
| Mim | SPI_IN | ||
|
15 |
DIO2 |
I/O | I/O digital de uso geral |
| O | PWM0 | ||
| O | SPI_OUT | ||
| O | PDM_CLK |
| Almofada Numbe |
Nome |
Pin Type |
Descrição |
|
16 |
DIO1 |
I/O | I/O digital de uso geral |
| O | UART_RTS | ||
| I/O | SPI_CS1 | ||
| Mim | PDM_DATA | ||
|
17 |
DIO0 |
I/O | I/O digital de uso geral |
| Mim | UART_CTS | ||
| I/O | SPI_CLK | ||
| O | CPUCLK | ||
|
18 |
ANATEST0/DIO14 |
I/O |
Saída análoga Digital de uso geral |
| I/O | I2C1_CLK | ||
| I/O | SPI_CLK | ||
| 19 | ADC1 | Mim | O CAD entrou 1 |
| 20 | ADC2 | Mim | O CAD entrou 2 |
Nota: Mais do detalhe referência por favor a folha de dados blueNRG-232 de www.ST.com.
